image de référence


Etape 1 : Charger une image


Etape 2 : Saisir ces deux informations

(utilisez un . pour les virgule)


Etape 3 : Calculer les masses segmentaires


Etape 4 : Poser les marqueurs


Calculez d'abord les masses segmentaires pour activer ce bouton




Masse du segment

Coordonnées du Centre de masse
TETE X Y en X en Y
Sommet du crâne
Centre Axe épaule (env. 7ème cervicale) - (base du cou)
TRONC
Centre Axe épaule (env. 7ème cervicale) - (base du cou)
Centre de l'Axe de la hanche (millieu des hanches)
BRAS Gauche
Articulation de l'épaule
Articulation du coude
BRAS Droit
Articulation de l'épaule
Articulation du coude
AVANT BRAS Gauche
Articulation du coude
Articulation du poignet
AVANT BRAS Droit
Articulation du coude
Articulation du poignet
MAIN Gauche
Articulation du poignet
Bout du majeur
MAIN Droite
Articulation du poignet
Bout du majeur
CUISSE Gauche
Articulation de la hanche
Articulation du genou
CUISSE Droite
Articulation de la hanche
Articulation du genou
JAMBE Gauche
Articulation du genou
Articulation de la cheville
JAMBE Droite
Articulation du genou
Articulation de la cheville
Pied Gauche
Talon
Bout de l'orteil
Pied Droit
Talon
Bout de l'orteil
    MASSE TOTALE : Position CM corporel :
en X en Y

Matérialisé par le point bleu sur la photo.

Paramètres des segments corporels selon De Leva 1996 ayant servi de base aux calculs :

Percentages of Total Body Weight
Segment Males Females Average
Head & Neck 6.94 6.68 6.81
Trunk 43.46 42.58 43.02
Upper Arm 2.71 2.55 2.63
Forearm 1.62 1.38 1.5
Hand 0.61 0.56 0.585
Thigh 14.16 14.78 14.47
Shank 4.33 4.81 4.57
Foot 1.37 1.29 1.33

% Segment Length (from proximal ends)
Segment Males Females Average
Head & Neck 50.02 48.41 49.22
Trunk 43.10 37.82 40.46
Upper Arm 57.72 57.54 57.63
Forearm 45.74 45.59 45.67
Hand 79.00 74.74 76.87
Thigh 40.95 36.12 38.54
Shank 43.95 43.52 43.74
Foot 44.15 40.14 42.15

Segment Points:
Segment Proximal Distal
Head & Neck Vertex Mid-shoulder (C7)
Trunk Mid-shoulder (C7) Hip
Upper Arm Shoulder Elbow
Forearm Elbow Wrist
Hand Wrist Finger Tip
Thigh Hip Knee
Shank Knee Ankle
Foot Heel Toe

Détermination du centre de masse segmentaires :

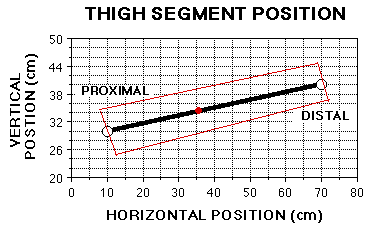

Pour un segment "THIGH" dans un repère orthonormé, méthode de calcul :

On calculera avec :


Détermination du centre de masse corporel à partir des positions des centres de masses segmentaires :


References

Paolo de Leva (1996) Adjustments to Zatsiorsky-Seluyanov's Segment Inertia Parameters . Journal of Biomechanics 29 (9), pp. 1223-1230.

https://www.d.umn.edu/~mlevy/CLASSES/ESAT3300/LABS/LAB8_COM/cm.htm
